FL-CO2-30W/60W激光打標機 技 術 方 案 東莞市得鐳激光智能裝備有限公司 2022年4月
目 錄
前 言 第一部分 技術方案 1. 概述 2. 設備主要特點 3. 設備組成及配置介紹 a) 設備主要配置 b) 激光器 c) 光學系統 d) 可調式工作臺 e) 冷卻系統 f) 計算機及控制系統 4. DL-SC系列技術參數表 5. 隨機技術文件 第二部分 貨物的質量保證、交貨與服務 一、 質量和檢查驗收 二、 服務 1. 培訓及安裝 2. 設備驗收 3. 售后服務 4. 貨物制造、檢驗、驗收執行的標準 5. 質量保證措施 6. 保證交貨期的措施 7. 包裝、運輸和交貨期
前 言
根據公司（以下簡稱甲方）要求，結合東莞市得鐳激光智能裝備有限公司（以下簡稱乙方）產品的特點，對甲方激光打標機項目擬定如下方案（以下簡稱本方案）：

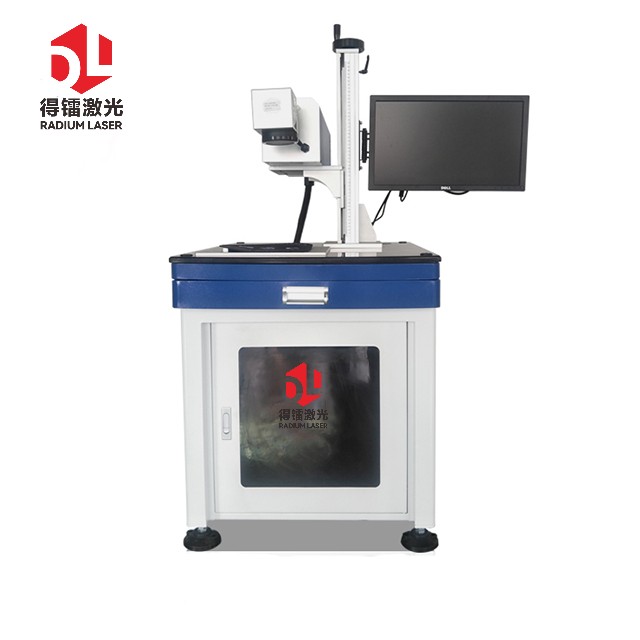

圖片僅供參考
第一部分 技術方案
1. 概述DL-C系列CO2激光打標機采用先進的國外進口射頻激勵封離型CO2激光器，產生波長為10.6μm的CO2激光，激光束通過PWM調制、擴束、聚焦，最后通過控制振鏡的偏轉實現標刻。 2. 設備主要特點1）DL-C系列CO2激光打標機采用進口射頻激勵封離型CO2激光器和高速振鏡頭 ? 設備性能穩定、可靠性高 ? 激光器壽命長、可24小時連續工作，免維護時間長，使用維護成本低 ? 重復精度和定位精度高 ? 標記速度快 ? 標記效果精良，遠遠優于傳統標記方式 2）操作簡便、應用領域廣泛、適應多種材料的打標 3）專用打標軟件功能強大 ? WINDOWS界面全中文操作系統，兼容PHOTOSHOP，CORELDRAW，AUTOCAD等多種繪圖軟件格式 ? 由于控制主機直接采用計算機，具有強大的通訊能力，可連接所有的（防偽）數據生成系統，滿足深層防偽需求 ? 能夠實現中英文文字、數字、時間日期、條形碼、二維碼、序列號等的標記，輸出中英文、圖形、各類條形碼等，基于Windows界面下可實現任意圖形、文字、數字混排并一次性完成打標 ? 實現圖形、文字及其他需變更技術參數逐個或增量打標 3. 設備組成及配置介紹DL-C系列CO2激光打標機由五部分組成，即：進口射頻激勵封離型CO2激光器系統、光路傳輸系統、振鏡掃描系統、電源系統、計算機控制系統。 a) 設備主要配置名 稱 | 規 格 | 備注 | 激光器 | 進口射頻激勵金屬封離型CO2激光器 | 美國新銳品牌，長壽命、高可靠性、光束質量好 | 振鏡頭 | 高速優質振鏡 | 打標更精細、更快捷、可靠性高 | F-θ透鏡 | F=160 | 高品質光學器件 | 打標軟件 | 飛鐳激光專用打標軟件中文版 | 功能強大，操作簡單方便，兼容Autocad,Coreldraw,Photoshop等軟件格式。 | 控制計算機 | 專用工業控制計算器 | 處理器頻率2.6G以上、內存≥2G、 17’液晶顯示器、通訊接口USB×2、COM×1、LDT×1、LAN×1，中文WINDOWS操作系統； |
b) 激光器? 10.6μm進口射頻激勵金屬封離型CO2激光器（美國新銳） 激光功率100W ? 電源 外接電源單相220V，功率消耗最大0.8KW ? PWM調制 調制頻率5KHz-20KHz c) 光學系統? 10.6μm基于振鏡的高精度反射、聚焦系統 ? 振鏡 高速高精度振鏡頭 ---掃描器 分辨率0.001mm 重復精度0.003mm 直線掃描速度視材料而定，最大7000mm/s ---F-θ透鏡 波長10.6μm 焦距f=160 mm 工作幅面110mm×110mm(可選) d) 冷卻系統系統采用水冷冷卻。 e) 計算機及控制系統1. 控制系統及板卡 四路數字信號輸入、兩路數字信號輸出，用于外部的輔助設備以及各種報警信號的連接。 2. 控制計算機 處理器頻率2.0G以上、內存≥1G、17’液晶顯示器、通訊接口USB×2、COM×1、LDT×1、LAN×1，中文WINDOWS操作系統； 3. 專用打標軟件 打標軟件是WINDOWS界面，全中文操作系統，兼容PHOTOSHOP，CORELDRAW，AUTOCAD等多種繪圖軟件格式；能夠實現中英文文字、時間日期、條形碼、序列號等的標記，輸出中英文、圖形、各類條形碼、二維碼等。字庫功能齊全，高達200種字體，可以自定義單線字體，創建專有的單線字庫。 可選配：轉軸打標——方便易用，效果良好；雙軸拼圖打標——多種方式補償機械缺憾。 功能強大：打標軟件在WINDOWS XP下運行，采用標準工業控制卡對激光器和掃描頭的數據傳輸，標記速度較傳統方式提高近一倍； 界面友好：打標軟件允許個性化的WINDOWS用戶界面設定，因此軟件可適應用戶個性化使用要求。多語言支持，輕松本地化。 4. DL-C系列技術參數表
| DL-CO2-100w | 激光器參數 | 激光器 | 進口封離式射頻激勵CO2激光器 | 激光波長 | 10.6μm | 平均輸出功率 | 100W | 調制頻率范圍 | 5kHz~20 kHz | 振鏡參數 | 最大速度 | 7000mm/s | 分辨率 | 0.001mm | 重復定位精度 | 0.003mm | 光學輸出特性 | 打標范圍 | F=100mm，范圍70×70mm（選配） F=160mm，范圍110×110mm（標配） F=200mm，范圍140×140mm（選配） | 最小線寬 | 0.1mm | 最小字符高度 | 0.4mm | 系統屬性 | 激光器供電 | AC220V/50Hz | 設備輸入最大功率 | 1.2KW | 設備輸入平均功率 | 0.7KW | 冷卻方式 | 水冷 | 工作臺行程 | 286mm | 環境要求 | 0~35°C，濕度≤90% |
5. 隨機技術文件序 號 | 技 術 文 件 | 單 位 | 數 量 | 1 | 操作使用說明書 | 本 | 1 | 2 | 軟件使用說明書 | 本 | 1 | 3 | 專用激光打標軟件 | 套 | 1 | 4 | 產品合格證 | 套 | 1 |
第二部分 貨物的質量保證、交貨與服務 一、 質量和檢查驗收嚴格按照國際通用的標準和東莞市得鐳激光智能裝備有限公司的企業標準驗收。東莞市得鐳激光智能裝備有限公司企業標準對有關生產過程中的工作環境與工作條件、基本技術要求、冷卻要求、激光幅射安全、電氣安全、試驗方法、檢驗驗收及包裝運輸?shù)榷贾贫ㄓ性敿殬藴省?/span> 二、 服務1. 培訓及安裝培訓：設備在乙方預驗收完畢后，在乙方所在地，乙方對甲方技術操作、維修人員2-3名進行免費培訓，培訓內容包括： 激光安全防護常識；激光器的基本原理及激光打標機的構造；專用激光打標軟件的操作技能；設備操作及注意事項；設備日常維護，激光器調整及備件更換操作技能。 培訓時間為1-2天左右。安裝調試：設備運到甲方后，在甲方的協助下乙方負責在甲方現場的安裝調試并交付使用，自帶必要的專用工具及調試用具。 2. 設備驗收合同簽訂后乙方嚴格按合同技術指標條款設計和制造設備，設備生產、制造完畢，甲方在乙方所在地按各項技術指標對設備進行預驗收。設備在甲方安裝調試完畢，雙方按預驗收的標準對設備可行性、穩定性、可靠性進行最終驗收。 3. 售后服務得鐳激光對甲方公司所購產品一年保修，終身維修。保修期內設備出現故障及機件損壞（人為因素及不可抗力因素除外），乙方負責無償免費修復，所需換件由乙方無償提供（易耗件除外）。保修期后，維修時只按實際維修成本收工本費。 得鐳激光對所有用戶每年進行數次回訪，并隨時提供技術支持服務。乙方負責長期向甲方提供相關的備品備件。 售后服務響應時間：8小時。接到用戶報修電話，售后工程師24小時內有明確答復或到達設備現場。 4. 貨物制造、檢驗、驗收執行的標準本公司制造、檢驗、驗收產品執行企業標準，該企業標準引用的國家標準有： GB10320 激光設備和設施的電氣安全 GB7247 激光產品的輻射安全、設備分類、要求和用戶指南 GB2421 電子產品基本環境試驗規程 GB/TB360 激光功率能量測試測試儀器規范 GB/T13740 激光輻射發散角測試方法 GB/T13741 激光輻射光束直徑測試方法 GB/T13862-92 激光輻射功率測試方法 GB2828-2829-87 逐批周期檢查計數抽樣程序及抽樣表 5. 質量保證措施本公司嚴格按照國際通行的質量體系進行管理，為切實保證產品質量，防止不合格品流入下一道工序，從最初的原材料入庫到出廠要以過進貨檢驗、過程檢驗、最終檢驗，通過對生產過程實施有效控制，達到有效控制產品質量的目的，確保所有出廠產品為合格品。 6. 保證交貨期的措施得鐳激光從簽訂合同到交付顧客使用的全過程都是嚴格受控的，所有合同均要經過評審，因此，該體系能保證供應方如期、保質、保量地交付產品。 7. 包裝、運輸和交貨期包裝和運輸：乙方在包裝上符合國內鐵路或公路的運輸包裝標準。以堅固的木箱包裝，適用長途汽車運輸或火車運輸、防潮、防銹、防震、防粗暴裝卸，適合于整體吊裝。設備的各部分按有關標準包裝，每個包裝箱中有詳細的包裝清單。 非常感謝您對“得鐳激光”的關注與支持！ 我們將為您提供優質的產品，為您做好各項服務工作。 希望“得鐳激光”的產品為您創造出更大的價值！ 東莞市得鐳激光智能裝備有限公司 聯系人：李澤秦 TEL： 13428566229 網址：www.iypcpsl.cn
|
